  2013 wurde kein neues Modell gebaut, sondern spezielles Zubehör für den Duell-Truck.
Dies ist in erster Linie natürlich ein roter PKW, der im Film Duell vom "Killer-Truck" bis auf´s Messer gejagt wird. Außerdem wurde ein "Sound-System" in das Modell eingebaut mit den Original-Motor-Geräuschen aus dem Film. Letztendlich wurde das Führerhaus der Zugmaschine noch mit dem charakteristischen Ventilator nachgerüstet, der in den letzten Szenen des Films nach dem Sturz in die Schlucht zu sehen ist. Diese Teile sollen nachfolgend detaillierter beschrieben werden.



Roter PKW

Im Film Duell verfolgt der "Killer-Truck" einen roten 1970er Plymouth Valiant Custom.
Ein solches Fahrzeug konnte leider nicht in der passenden Größe beschafft werden, aber aus den 1980er Jahren existierte noch ein roter Ford Escort - nicht unbedingt stilecht, aber im Großraum Köln muss das erlaubt sein ...

Der Escort wurde Anfang der 1980er Jahren als defekter Rückläufer günstig erworben und repariert - es ist also inzwischen ein echter Oldtimer. Das Modell hatte damals schon eine proportionale Fernsteuerung, diese war aber - wie seinerzeit üblich - vollkommen diskret aufgebaut. Entsprechend störanfällig war das Modell auch:
Die Pertinax-Leiterplatte (sog. "Kuhmist-Platine") enthielt eine Fülle von Bauteilen und immer wieder mussten schlechte Lötstellen nachgelötet und abgebrochene Drähte angelötet werden. Auch das aus Einzelteilen aufgebaute "Lenkservo" wurde mehrfach zerlegt und repariert. Insgesamt war die Reparaturdauer sicher viel länger, als die Betriebsdauer des Modells.

Irgendwann gab es dann zu allem Überfluss noch einen "schweren Unfall":
Bei einer Probefahrt auf dem glatten Flur-Boden kam das Modell nicht rechtzeitig zum Stillstand und stürzte in den Keller hinab. Der Schaden war groß und spätestens jetzt war das Teil reif für die Mülltonne - wenn da nicht der Bastler-Ehrgeiz wär ...
Das Modell wurde also noch aufbewahrt und verschwand für viele Jahre in einer Bastelkiste.

Nach dem Bau des Duell-Truck-Modells und mangels eines passenden Plymouth Valiant kam für den Escort die große Chance, vorher waren aber einige Reparaturen zu tätigen.
Zunächst wurden die verbogene Antriebsachse gerichtet und gebrochene bzw. abgebrochene Kunststoffteile durch "Prothesen" aus Metall ersetzt.


Die reparierte Achsschenkel-Halterung ...
Die reparierte Achsschenkel-Halterung ...

... und die "Prothesen" der Motor-Halterung
... und die "Prothesen" der Motor-Halterung


Nach der Beseitigung der mechanischen Schäden wurden mit Ausnahme des Antriebs alle elektrischen Komponenten entfernt und eine Fernsteuerung aus herkömmlichen Teilen eingebaut.

Empfänger und Lenkservo fanden sich ebenso noch im häuslichen Magazin wie ein einfacher Fahrtregler, der vor Jahren aus einem Conrad-Bausatz zusammengelötet wurde.
Das neue Innenleben des Modells
Das neue Innenleben des Modells


Als Stromquelle wurde ein 7-zelliger NiCd-Akku-Pack hergestellt (8,4V/1100mAh), der exakt in das ursprüngliche Batteriefach passt und dem Modell die passende Geschwindigkeit verleiht. Nach dieser Überarbeitung präsentiert sich der Escort jetzt als zuverlässiges Modell.

Der 7-zellige Akku-Pack
Der 7-zellige Akku-Pack

Das fertige Modell des Ford Escort
Das fertige Modell des Ford Escort

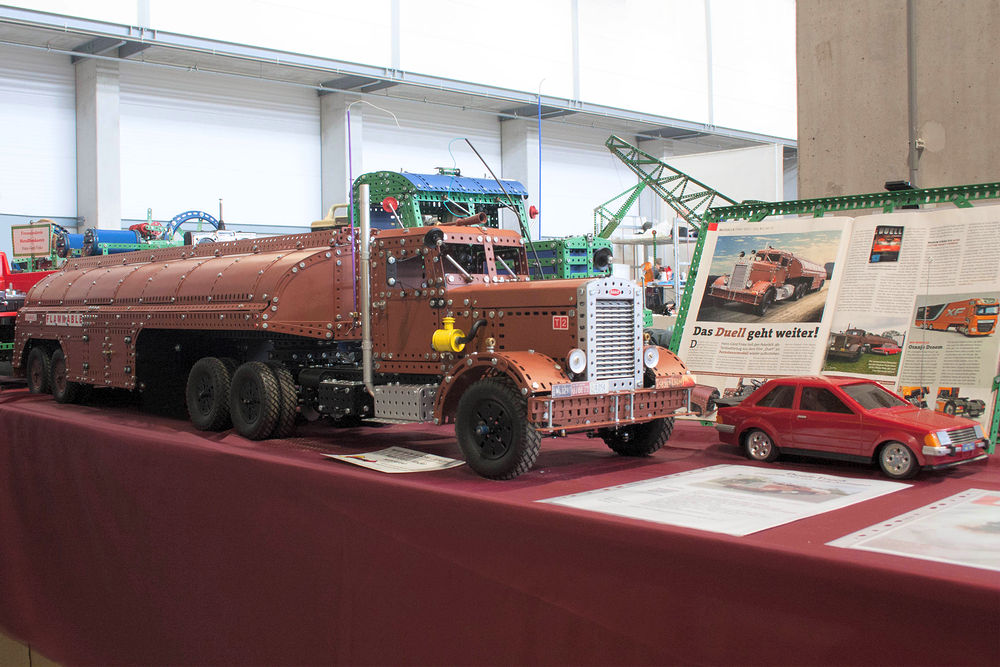

Duell-Truck und Escort
Nebenstehendes Bild zeigt das ungleiche Gespann auf der Modelshow Europe 2013 in Ede.

(Foto: Carol Westerhoff)



Sound-System

Im Film sind naturgemäß viele Motorgeräusche des "Killer-Trucks" zu hören. Es war daher naheliegend, diese Geräusche in ein programmierbares Sound-Modul zu laden und das Duell-Truck-Modell mit einem "Sound-System" auszustatten.


Das programmierbare Sound-Modul wurde von der Fa. Conrad bezogen; Hersteller ist die Fa. Neuhaus-Electronics in Österreich.

Dieses Modul ist sehr vielseitig verwendbar, nicht nur in ferngesteuerten Modellen, sondern z. B. auch in Modelleisenbahn-Anlagen. Das Laden der Sound-Files erfolgt mittels USB-Schnittstelle und mitgelieferter Software. Für die Aufbereitung der Sound-Files als wav-Datei ist ein entsprechendes Audio-Bearbeitungsprogramm erforderlich (z. B. Audacity).
Betrieben wird das Modul mit einer Betriebsspannung von 12V.
Das Sound-Modul von Neuhaus-Electronics
Das Sound-Modul von Neuhaus-Electronics

Wird das Modul in einem Truck-Modell verwendet, dann sind zur Ansteuerung 2 Fernsteuer-Kanäle erforderlich. Mit einem Kanal werden z. B. Start-, Stopp- und Drehzahl-Geräusche abgerufen und mit dem zweiten Kanal zahlreiche weitere Geräusche wie Hupen, Bremsen lösen, Türen zuschlagen usw.
In Abhängigkeit der Position und der Betätigungsrichtung des Steuerknüppels für die Fahrgeschwindigkeit können zusätzliche Geräusche wie z. B. Schaltvorgänge eingefügt werden.

Für den Einsatz auf einer Modelleisenbahn-Anlage sind den einzelnen Geräuschen geschaltete Ausgänge zugeordnet; das heißt, in Abhängigkeit des abgerufenen Geräusches kann simultan eine Motorfunktion ein- und ausgeschaltet werden. Das Sound-Modul arbeitet somit gleichermaßen als Multiswitch-Decoder.
Hat man die etwas gewöhnungsbedürftige Programmierung erstmal durchschaut, dann ist man mit diesem Modul für die allermeisten Modellbau-Anwendungen bestens bedient.

Sehr zeitaufwändig war die Aufbereitung der einzelnen Sound-Files.
Hierzu wurden zunächst alle brauchbaren Truck-Geräusche aus dem Film extrahiert und analysiert. Bei den speziellen Geräuschen wie Starten, Stoppen, Bremsen lösen und Hupen war es kein Problem, hieraus einzelne Files zu erstellen. Viel schwieriger war es dagegen bei den drehzahlabhängigen Fahr-Geräuschen:
Das Sound-Modul benötigt für unterschiedliche Drehzahlen jeweils eine separate Datei; je mehr Dateien geladen sind, desto unauffälliger sind die Übergänge beim Beschleunigen und Abbremsen des Modells. Leider sind dem Original-Sound nur sehr wenige brauchbare Drehzahl-Files zu entnehmen - und diese sind noch nicht einmal alle von einem Peterbilt 281, sondern teilweise nachträglich dem Film unterlegt worden.
Letztendlich konnten neben dem Leerlauf-Geräusch nur 5 unterschiedliche Drehzahlen extrahiert werden, mit denen nach umfangreicher Audio-Bearbeitung ein halbwegs zufriedenstellendes Ergebnis erzielt wird.



Der aufsteckbare 10W-Zusatzverstärker
Der aufsteckbare 10W-Zusatzverstärker
Um den Sound noch etwas hervorzuheben, wird von der Fa. Neuhaus-Electronics ein aufsteckbarer 10W-Zusatzverstärker angeboten.

Da keine Leistungstransistoren erkennbar sind und mit einem herkömmlichen Verstärker bei 12V Versorgungsspannung theoretisch nur eine Leistung von max. 4W an 4Ohm erreicht werden kann ist anzunehmen, dass es sich um eine geschaltete Endstufe handelt - die relativ großen Induktivitäten sprechen ebenfalls dafür. Auch hier wird also modernste Technik eingesetzt.

In Verbindung mit zwei kleinen PC-Lautsprecher-Boxen erreicht der Sound schließlich eine beachtliche Lautstärke.

Da in der Zugmaschine des Modells kein Platz mehr für das Sound-Modul und die Lautsprecher vorhanden ist, kam von Anfang an nur der Einbau in den Tank-Auflieger in Frage. Da außerdem das Sound-Modul mit 2 Kanälen anzusteuern ist und sich der Fernsteuer-Empfänger in der Zugmaschine befindet, wäre eine relativ lange Verbindung zwischen Empfänger und Tank-Auflieger erforderlich; ebenso für die Stromversorgung aus dem Fahr-Akku. Um das zu vermeiden, wurde ein vollkommen eigenständiger Betrieb des Sound-Systems vorgesehen, das heißt, das Sound-System hat einen eigenen Fernsteuer-Empfänger sowie eine eigene Stromversorgung.

Als Empfänger wird ein 4-Kanal-FM-Mikroempfänger verwendet, und zur Stromversorgung dienen zwei 5-zellige NiCd-Akku-Packs in Reihenschaltung (12-14V/1800mAh). Die elektronischen Komponenten wurden mit Sicherung und einigen anderen Teilen auf einer Lochrasterplatte befestigt und diese in den vorderen Bereich des Aufliegers eingebaut, ebenso die PC-Lautsprecher-Boxen. Neben dem Ein-/Ausschalter und einer zugehörigen LED gibt es einen Umschalter für zwei unterschiedliche Lautstärken ("Indoor"- und "Outdoor"-Lautstärke).
Die beiden Akku-Packs finden Platz in den Seitenkästen des Aufliegers.

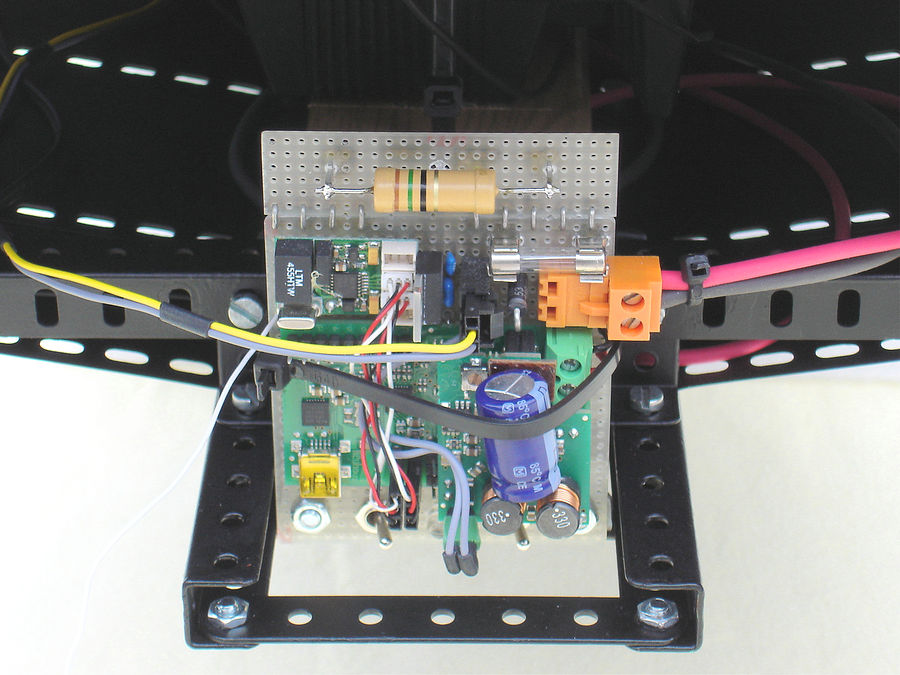

Die elektronischen Baugruppen ...
Die elektronischen Baugruppen ...

... eingebaut im Auflieger
... eingebaut im Auflieger
(hier mit einem 15Ohm-Vorwiderstand
für die "Indoor"-Lautstärke)



Ventilator

Der Ventilator ist hauptsächlich in den letzten Szenen zu sehen, nachdem der "Killer-Truck" in die Schlucht gestürzt ist.
Die Größe des Ventilators kann nur geschätzt werden; nimmt man einen Durchmesser von etwa 20cm an, dann hätte der Modell-Ventilator bei einem Maßstab von 1:10 einen Durchmesser von etwa 20mm.

Bei der Suche nach einem passenden Mikro-Motor mit Propeller fanden sich in der Bastelkiste die Reste eines Mikro-Helis Picco Z. Nachdem für den Heli keine Akkus mehr zu beschaffen waren wurde er zerlegt und die Einzelteile aufbewahrt.

Leider waren die Abmessungen des Heckrotors etwas zu groß, er wurde deshalb zunächst von 30mm Durchmesser auf 18mm verkleinert.
Danach wurde eine Halterung für den Käfig gebaut und auf den Motor geklebt.
Anschließend wurde aus 0,5mm verzinntem Kupferdraht ein Käfig zusammengelötet und am Motor befestigt.
Die sehr filigranen Zuleitungen wurden aus Gründen der Haltbarkeit durch etwas stärkere Litzen ersetzt und diese mit Schrumpfschlauch überzogen.


Der Ventilator im Maßstab 1:10 ...
Der Ventilator im Maßstab 1:10 ...

... und im Vergleich zu einer 1-EURO-Münze
... und im Vergleich zu einer 1-EURO-Münze


Im eingebauten Zustand wirkt der Ventilator immer noch recht groß.
Der Motor ist mit einem Durchmesser von 4mm zwar nicht dicker, als eine Märklin-Welle, sein Gehäuse ist aber (ohne Welle) ca. 12mm lang; eine kürzere Bauform wäre hier vorteilhafter.

Der Betrieb des Ventilators beginnt mit dem Einschalten des Modells. Bei einer minimalen Spannung von 0,5V, die über einen Vorwiderstand erzeugt wird, beträgt die Stromaufnahme etwa 20mA.

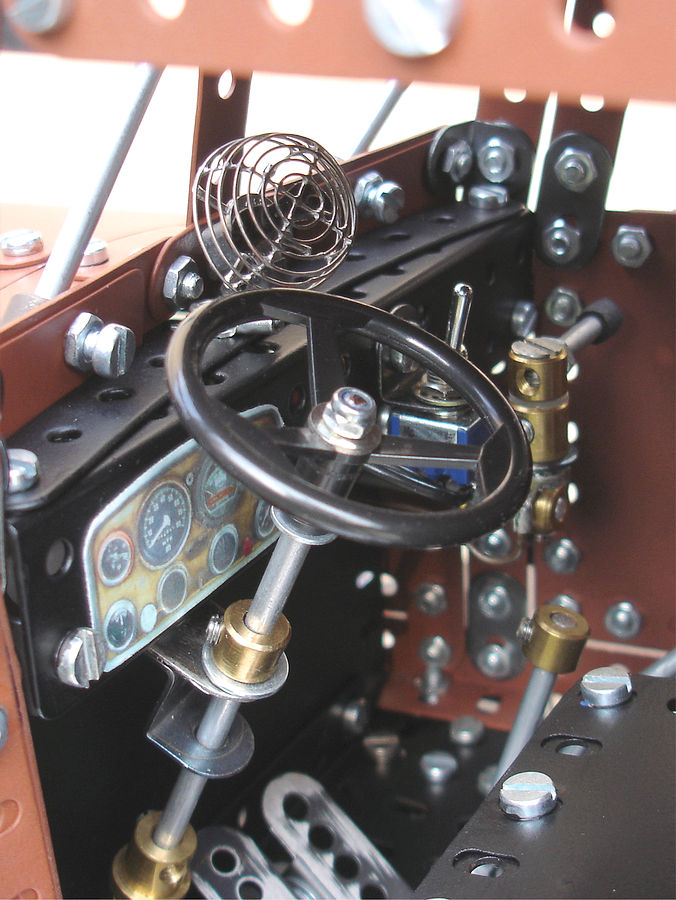

Der eingebaute Ventilator

Der eingebaute Ventilator
